1. MODERN PANEL DUVAR SİSTEMİ AÇIKLAMALARI
2.1. Modern Panel duvar sisteminin esasları

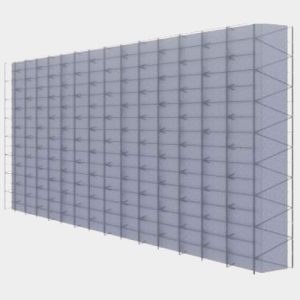

Modern Panel, örgülü çelik kafes hasır içinde 7,5-10cm polistren malzeme yerleştirilerek imal edilir. Panel iskeleti 3mm çapında düşük karbon çeliğinden oluşur. Modern Panel’in rijitliğini ve mukavemetini sağlayan özel örgü sistemidir. Her 1 m2 panelde 110 düğüm noktası mevcuttur. Her düğüm noktası birbirine punto kaynakla bağlıdır. Hiçbir noktada ayrım yoktur, süreklilik arz eder. Her iki yüzeyinin, yüksek mukavemetli kireçsiz sıva ile kaplanacağı esasına dayanılarak tasarlanmıştır. Bu endüstriyel modüler panellerin üretilmesindeki amaç konvansiyonel duvar sistemlerine göre uygulama süresini azaltmak, yüksek derecede ısı yalıtımı sağlamak ve yapı aşamasında farklı mimari detayları kolayca uygulamaktır. Modern Panel duvar, boy serbest olarak üretildiği için her tür yapıda kolaylıkla kullanılabilen sistemdir. Betonarme yapılarda, çelik yapılarda ve prefabrik yapılarda bölücü iç-dış duvar olarak rahatlıkla kullanılabilir.
2.2. Modern Panel bileşenleri EPS polistren plakalar:
10-16kg/m 3 yoğunluğa sahip EPS Polistren (istek üzerine daha yüksek yoğunluklarda üretim imkânı)
DIN B1 zor alev alır sınıf, kanserojen zehirli madde içermez.
Sonsuz ömürlüdür, donatılı sıva katmanı içerisinde herhangi bir basınca veya ultraviole ışığa maruz kalmadığı için zamanla yapısında herhangi bir değişiklik oluşmaz
Elektro kaynaklı çelik hasır örgü: 3mm çapında, daldırma galvanizli, yüksek mukavemetli, düşük karbon çeliğinden üretilen çelik hasır örgü, her 1m 2 sinde 370 adet punto kaynak içermektedir. 700N/mm 2 ve üzeri çekme dayanımına sahip telden üretilmektedir. 1m 2 panelde 50 adet çapraz bağlantı ile sabitlenen çelik iskelet, eksenel ve yatay yüklere karşı, geleneksel duvarlara nazaran daha yüksek yük kapasitesine sahiptir. Ayrıca çelik kafes içerisinde 20’şer cm ara ile yer alan sürekli çapraz (diyagonal) bağlantıların bulunması Modern Panel duvarın eğilme, burulma ve kesme momentlerini sönümler. Nedeni malzeme olarak ve malzeme kesiti olarak sünek bir malzeme olmasıdır. Çekme ve basınç bölgelerince çelik örgü bulunmasıdır.
